Des ions au champ électrique : comment les piles à combustible à oxyde solide transforment l'énergie chimique en une alimentation hors réseau fiable
De l'électrochimie à un système alimenté au propane pour les infrastructures critiques isolées

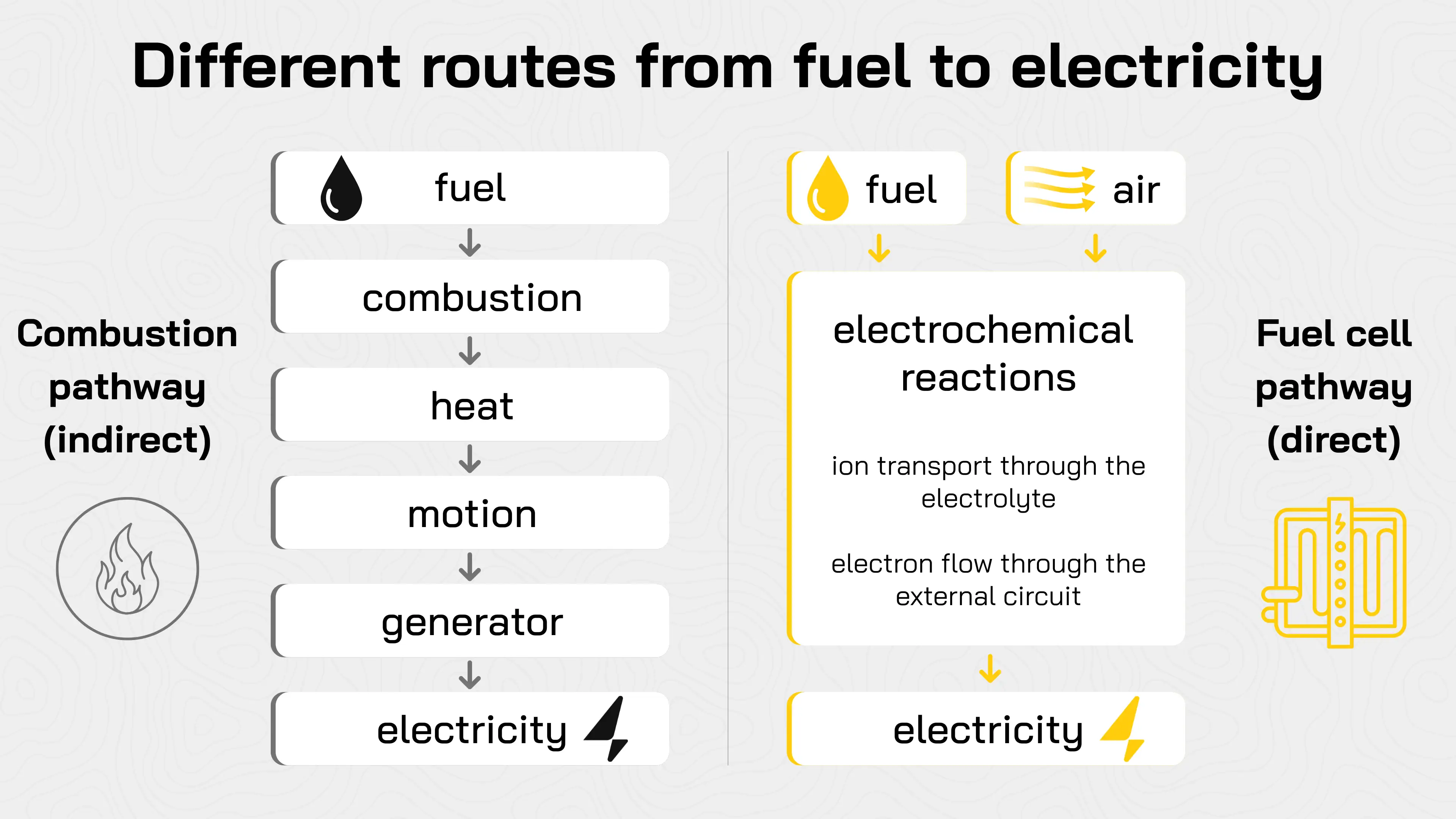

Lorsque l'on pense à la production d'énergie hors réseau, l'image qui vient souvent à l'esprit est celle d'un générateur bruyant, brûlant du carburant pour produire de l'électricité par combustion.
Ces générateurs conventionnels libèrent l'énergie chimique stockée dans le carburant en le brûlant. Cette énergie se transforme en chaleur, cette chaleur entraîne un mouvement mécanique à l'intérieur d'un moteur, et une génératrice rotative convertit ce mouvement en électricité. Chaque étape de conversion entraîne des pertes, tandis que le moteur implique des pièces mobiles, du bruit et des besoins en maintenance.
Les piles à combustible offrent une autre voie. Elles convertissent l'énergie chimique d'un carburant en électricité par le biais de réactions électrochimiques, sans passer par une combustion pour entraîner un moteur. Différentes technologies de piles à combustible utilisent des matériaux différents, fonctionnent à des températures variées et traitent des carburants distincts. Les piles à combustible à membrane échangeuse de protons, les piles à combustible à méthanol direct et les piles à combustible à oxyde solide, comme l'INERGIO Mini, suivent chacune leur propre processus électrochimique et conviennent à des applications différentes.
Parmi elles, les piles à combustible à oxyde solide, ou SOFC, se définissent par deux caractéristiques centrales : un électrolyte en céramique solide et un fonctionnement à haute température. Ensemble, ces éléments déterminent la manière dont les ions se déplacent à travers la cellule, les carburants que le système peut traiter et la façon dont l'équipement environnant doit être conçu.
Pourtant, la réaction électrochimique n'est que le cœur de la technologie. Avant que le mouvement microscopique des ions ne puisse alimenter une caméra, un système de signalisation ou une station de surveillance à distance, il doit être organisé au sein d'une cellule, multiplié à travers un empilement et soutenu par un système complet gérant le carburant, l'air, la chaleur, l'électricité et le temps.
À l'intérieur d'une pile à combustible à oxyde solide
Une SOFC contient trois couches actives : une électrode à air, un électrolyte en céramique solide et une électrode à combustible. L'air atteint un côté de la cellule et le carburant l'autre. L'électrolyte les maintient séparés tout en permettant aux ions oxyde de passer.
L'hydrogène fournit l'explication la plus claire. L'oxygène de l'air reçoit des électrons au niveau de l'électrode à air et forme des ions oxyde :
Les ions oxyde traversent l'électrolyte en céramique et réagissent avec l'hydrogène au niveau de l'électrode à combustible, formant de l'eau et libérant des électrons :
L'électrolyte transporte les ions mais bloque les électrons. Ces électrons doivent circuler à travers un circuit externe, où leur mouvement devient un courant électrique utile.
La réaction globale est la formation bien connue d'eau à partir d'hydrogène et d'oxygène. Le chemin séparé permet d'extraire un travail électrique avant que l'énergie restante n'apparaisse sous forme de chaleur. Les électrodes sont poreuses afin que les gaz puissent atteindre les sites de réaction, tandis que l'électrolyte est suffisamment dense pour maintenir le carburant et l'air séparés.
Le mouvement des ions à travers un solide est possible car le réseau cristallin de la céramique contient des positions d'oxygène vides créées avec soin, appelées lacunes d'oxygène. Un ion oxyde peut se déplacer dans une lacune voisine, laissant derrière lui une nouvelle lacune. À mesure que ce processus se poursuit, les ions progressent à travers l'électrolyte bien que la céramique elle-même reste structurellement fixe. Un électrolyte SOFC courant est la zircone stabilisée à l'yttrium, ou YSZ, une céramique conçue pour créer ces lacunes et conduire les ions oxyde à des températures élevées.
Cette combinaison de structure solide et de mouvement ionique donne son nom à la technologie : pile à combustible à oxyde solide.
Pourquoi la haute température définit le système
À température ambiante, les ions oxyde ne peuvent pas se déplacer à travers la céramique assez rapidement pour permettre une production d'énergie pratique. La chaleur augmente la conductivité ionique et accélère les réactions aux deux électrodes. Selon leurs matériaux et leur architecture, les SOFC fonctionnent généralement dans une large plage de haute température, allant d'environ 500 °C à 1 000 °C.
Cette température favorise certaines des caractéristiques les plus utiles de cette technologie. Elle permet des réactions électrochimiques rapides, réduit la dépendance aux catalyseurs à base de métaux précieux et rend possible la conversion de combustibles tels que le gaz naturel, le biogaz ou le propane en gaz utilisables par la pile.
Cette capacité de traitement du combustible confère aux SOFC une flexibilité importante en matière de carburant. Au lieu de dépendre exclusivement d'hydrogène pur fourni par une source externe, le système peut convertir des hydrocarbures adaptés en un gaz riche en hydrogène et en monoxyde de carbone que la pile peut utiliser par voie électrochimique.
La flexibilité en matière de combustible ne signifie pas que n'importe quel carburant peut être utilisé sans préparation. Chaque combustible nécessite un reformage, une épuration, un contrôle et une validation du système compatibles.
La température élevée pose également certains des défis d'ingénierie les plus exigeants. Les céramiques, les métaux et les joints réagissent différemment lors des cycles de chauffe et de refroidissement. Le cœur chaud nécessite une isolation, un démarrage et un arrêt contrôlés, un flux de gaz stable et une gestion thermique rigoureuse.
Répondre à ces exigences nécessite une architecture adaptée autour de l'électrochimie à haute température, transformant le mouvement ionique microscopique en un système énergétique robuste et fiable pour les opérations critiques sur le terrain.

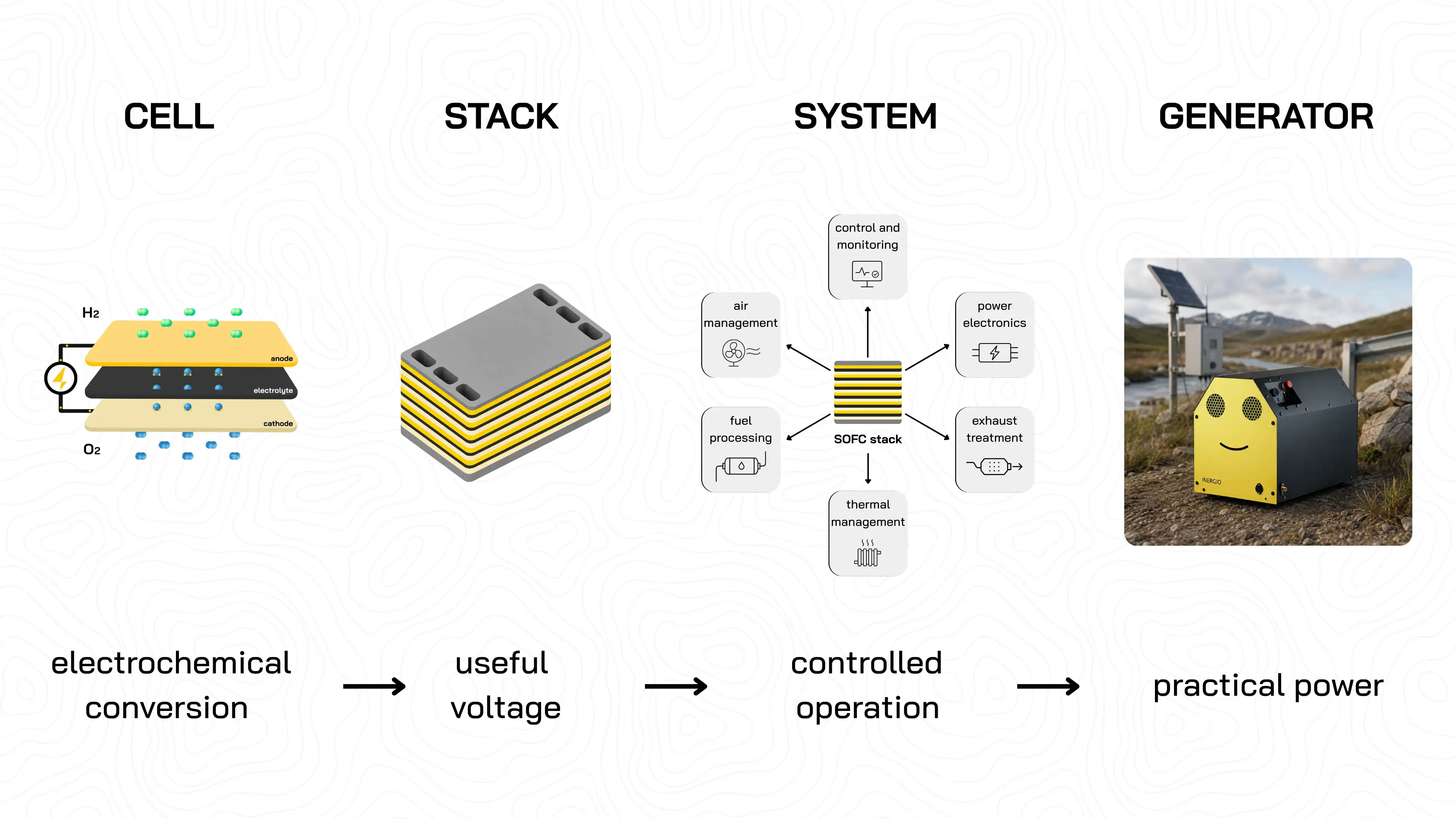

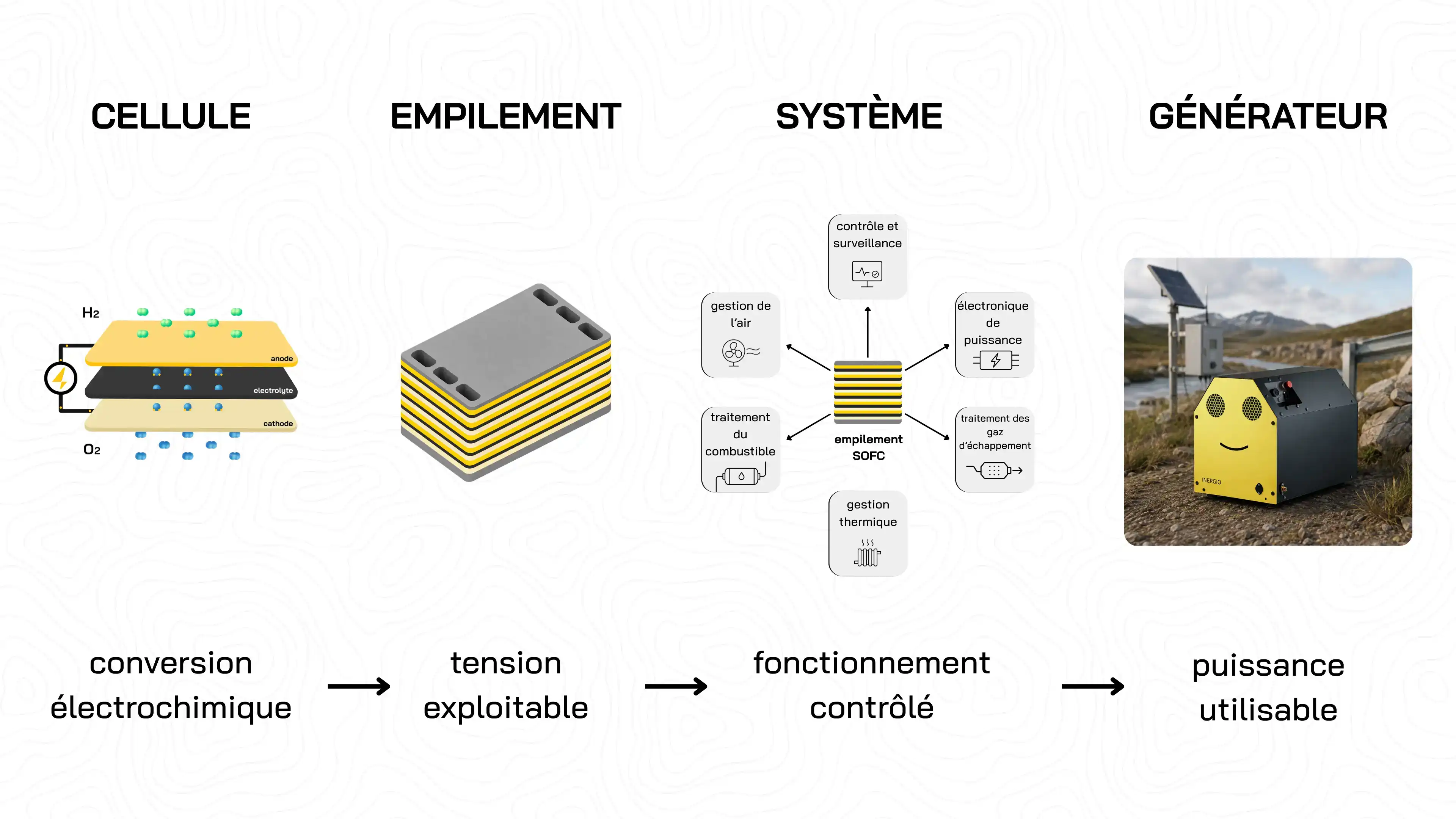

De la cellule planaire au système énergétique complet
Une cellule unique produit une tension limitée ; plusieurs cellules planaires sont donc connectées pour former un empilement (stack). Cet empilement doit distribuer le combustible et l'air à travers chaque cellule, collecter le courant électrique, maintenir les flux de gaz séparés et assurer une étanchéité ainsi qu'une uniformité de température adéquates. Des interconnexions relient électriquement les cellules individuelles pour augmenter la tension et la puissance utiles.
Pourtant, l'empilement ne reste que le cœur électrochimique.

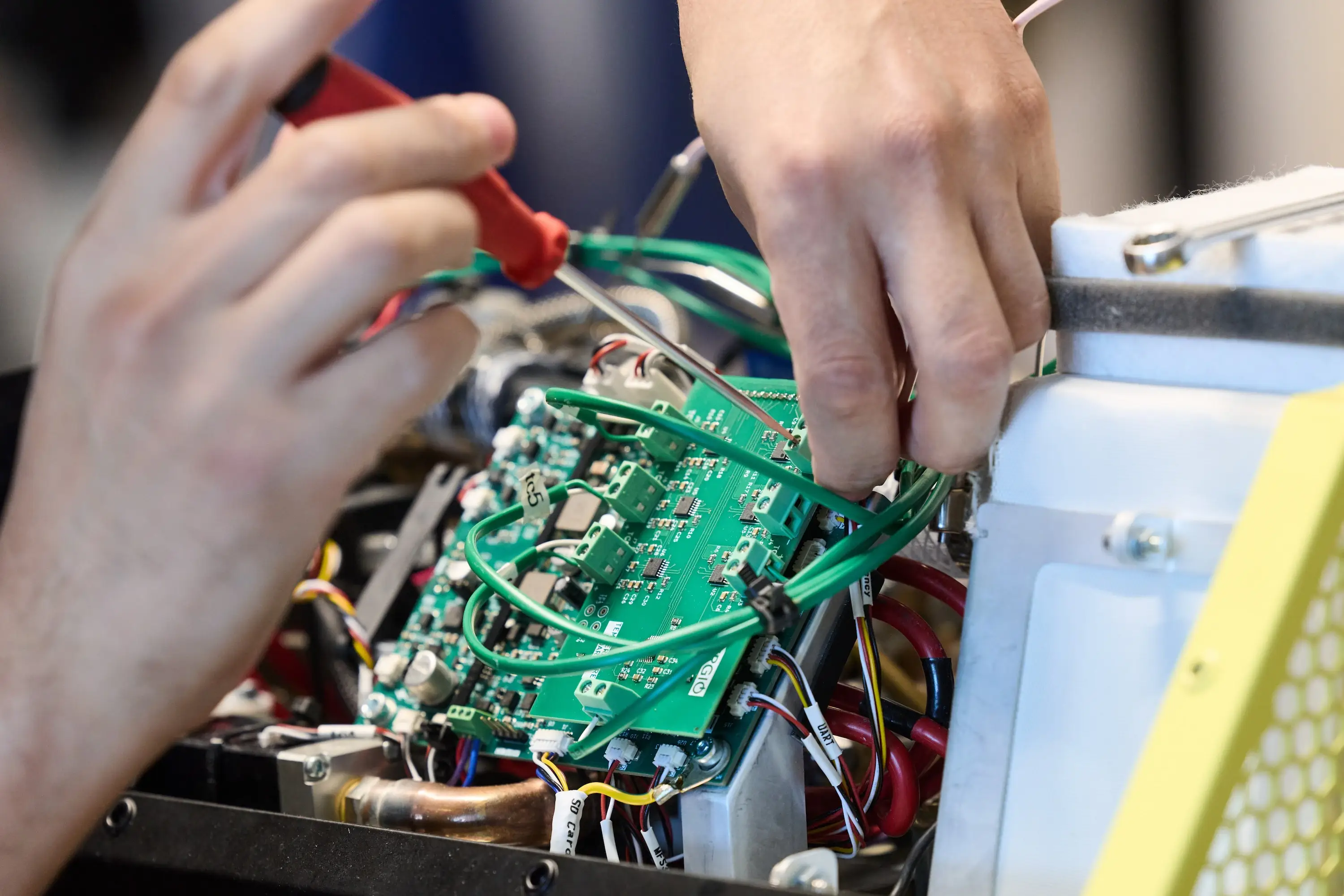

Un générateur pratique nécessite également une régulation de la pression et du débit, une protection contre le soufre, un reformage du combustible, une gestion de l'air, une isolation, un échange thermique et un post-traitement des gaz d'échappement. Des capteurs et des commandes coordonnent son fonctionnement, tandis qu'un convertisseur CC/CC conditionne la sortie de l'empilement pour la batterie et les équipements connectés. Les communications assurent une visibilité lorsque le système fonctionne sans surveillance.
Ces fonctions périphériques constituent ce que l'on appelle le « balance of plant ». Ensemble, elles transforment un empilement électrochimique chaud en un système énergétique capable de démarrer automatiquement, d'utiliser un combustible commercial et de fournir une électricité contrôlée en dehors des conditions de laboratoire.
Aucun composant ne définit le générateur à lui seul. Sa performance découle de la manière dont tous les composants fonctionnent ensemble.
Le parcours du propane dans l'INERGIO Mini
INERGIO Mini utilise du propane commercial standard, un combustible largement disponible stocké dans des bouteilles ou des réservoirs scellés. Pour les opérateurs sur site distant, cela signifie un accès à des canaux d'approvisionnement établis sans dépendre d'une infrastructure dédiée à l'hydrogène ou de cartouches de combustible propriétaires. Sa densité énergétique élevée rend également le propane pratique là où une longue autonomie est requise et où le combustible doit être transporté ou stocké sur place.
Le combustible suit une séquence fonctionnelle définie :
La régulation de la pression et du débit prépare le combustible, tandis que la protection contre le soufre aide à préserver les composants catalytiques. Le reformeur interne convertit ensuite le propane en un mélange gazeux riche en hydrogène et en monoxyde de carbone que l'empilement peut utiliser par voie électrochimique.
L'efficacité de cette conversion est déterminante sur le terrain. Un taux de conversion plus élevé signifie qu'une plus grande partie du combustible stocké sur place est disponible pour le processus électrochimique. Dans des conditions testées, le reformeur d'INERGIO a atteint un taux de conversion du propane supérieur à 97 %. Un fonctionnement stable aux faibles débits de combustible requis par un système compact de 200 W est assuré par une détection dédiée du propane et une gestion précise du carburant.
À l'intérieur de l'empilement planaire, le gaz reformé réagit avec les ions oxyde pour produire de l'électricité en courant continu, de la chaleur, de l'eau et du dioxyde de carbone. Le carburant résiduel est traité lors de l'étape de post-traitement et dans le post-combusteur avant que les gaz d'échappement ne quittent le système. Dans les conditions de débit testées, les concentrations de monoxyde de carbone après post-traitement sont restées inférieures à 50 ppm. Un échangeur thermique assure la gestion thermique, tandis qu'une conversion CC/CC dédiée adapte la sortie basse tension et fort courant de l'empilement pour une utilisation par le système de batterie.
L'utilisation efficace du carburant influence également la performance environnementale du système. Le propane contient du carbone et produit donc du CO₂, mais la quantité de carburant nécessaire par kilowattheure est nettement inférieure à celle d'un petit générateur à combustion fonctionnant à faible charge. L'analyse du cycle de vie d'INERGIO analyse du cycle de vie estime environ 737 g d'équivalent CO₂ par kWh pour le propane, contre plus de 1 900 g pour les petits générateurs conventionnels selon les hypothèses de l'étude. Avec le bio-propane, cette estimation tombe à environ 239 g d'équivalent CO₂ par kWh, offrant une voie vers une réduction des émissions tout en conservant les mêmes avantages en matière de stockage et de manipulation du carburant.
Pour en savoir plus sur la disponibilité du carburant, l'autonomie et la logistique hors réseau, lisez Pourquoi le propane est le carburant idéal pour alimenter les opérations hors réseau.

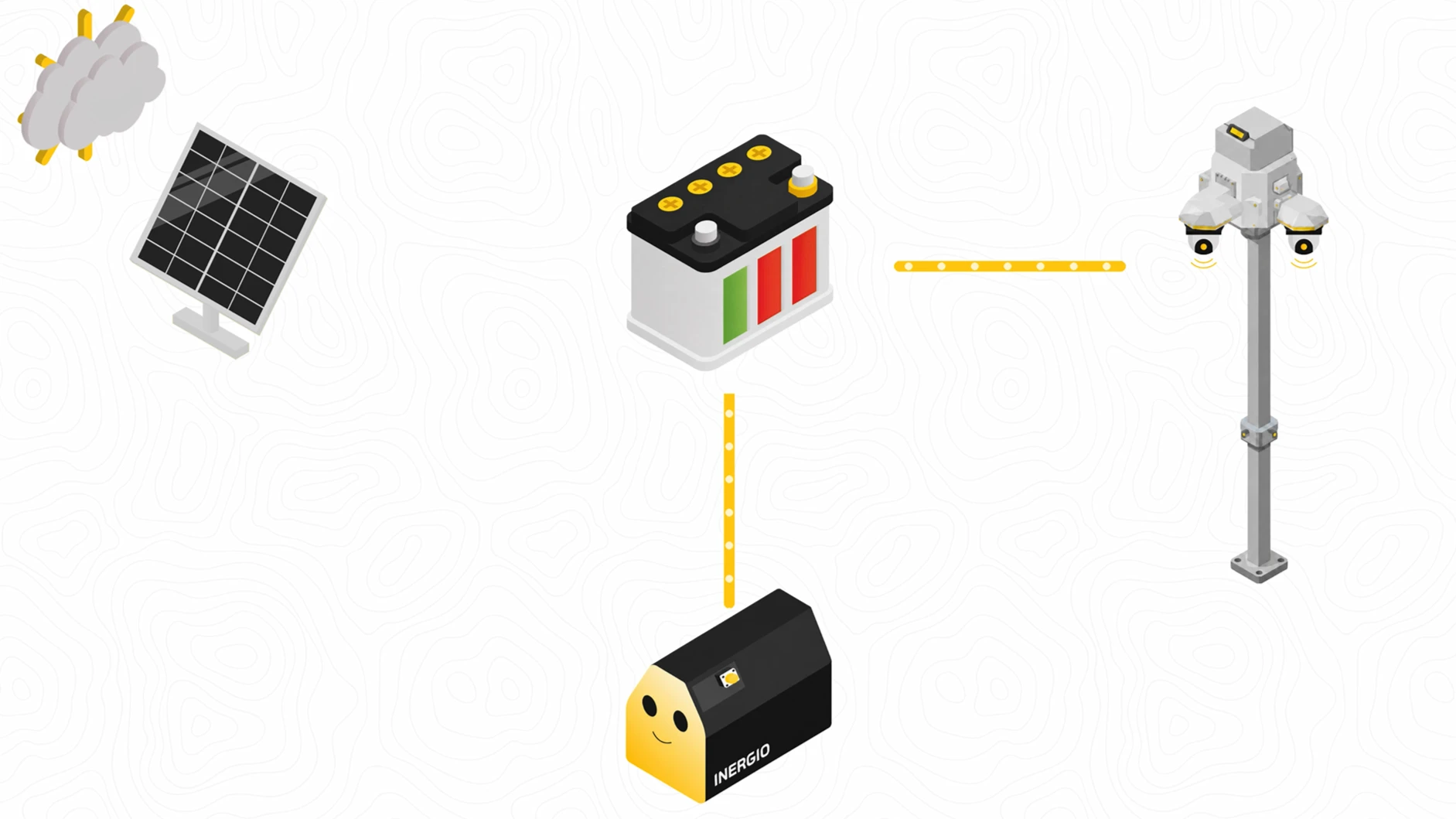

Compléter le système avec des batteries et du solaire
La batterie et la pile à combustible à oxyde solide (SOFC) remplissent des fonctions différentes. Une batterie réagit immédiatement aux variations de la demande et fournit des pics de puissance de courte durée. La SOFC fournit de l'énergie sur des périodes de fonctionnement plus longues et recharge la batterie.
INERGIO Mini surveille la tension de la batterie et démarre lorsque celle-ci nécessite un soutien. Il fournit alors de l'énergie et recharge la batterie avant de s'arrêter au seuil supérieur configuré.
L'énergie solaire peut constituer la première source d'énergie lorsque les conditions sont favorables, tandis qu'INERGIO comble les manques prolongés causés par l'hiver, la couverture nuageuse, l'ombre ou l'espace limité pour les panneaux. Dans les endroits où le solaire n'est pas pratique, INERGIO peut agir comme source d'énergie principale tandis que la batterie reste le tampon électrique immédiat.
Cette structure hybride permet à chaque technologie d'exploiter ses points forts : le solaire contribue dès qu'il est disponible, la batterie gère la demande immédiate et la SOFC garantit une autonomie de longue durée.
Une explication plus complète est disponible dans notre article sur Pourquoi les systèmes hybrides hors réseau ont besoin de plus que des batteries.
Où la technologie SOFC trouve sa place sur le terrain
Les piles à combustible à oxyde solide (SOFC) sont particulièrement adaptées lorsque la demande est modeste mais constante, que les interruptions de service sont inacceptables et que les interventions sur site sont coûteuses ou complexes.
Remorques de surveillance nécessitent une alimentation continue pour les caméras, les communications et le traitement des données. Systèmes de signalisation routière doivent rester opérationnels tout au long de leur déploiement. Les stations environnementales ne peuvent pas récupérer des données qui n'ont jamais été enregistrées, tandis que les sites industriels isolés et les infrastructures pétrolières et gazières dépendent d'une surveillance et d'un contrôle ininterrompus.
Plusieurs caractéristiques de la technologie SOFC répondent directement à ces besoins.
• Le cœur électrochimique génère de l'électricité sans moteur, pistons ou système de lubrification, contrairement aux générateurs à combustion. Sans vidange d'huile et avec moins de sources d'usure mécanique, le système peut fonctionner sur de longues périodes avec un entretien minimal et moins d'interventions sur site.
• Un fonctionnement propre et silencieux élargit les possibilités de déploiement. L'INERGIO Mini fonctionne à moins de 50 dB à un mètre, ce qui permet d'alimenter des équipements de surveillance, de signalisation et de contrôle dans des environnements urbains, résidentiels ou nocturnes.
• Une conversion efficace du carburant réduit la consommation et les émissions de CO₂ sur le cycle de vie par rapport aux petits générateurs conventionnels fonctionnant à faible charge, tandis que le post-traitement des gaz d'échappement garantit un profil d'émissions locales plus propre.
• La flexibilité du carburant constitue également un avantage opérationnel. L'INERGIO Mini utilise du propane commercial standard plutôt que de dépendre d'une infrastructure d'hydrogène pur ou de cartouches propriétaires. La densité énergétique élevée du propane offre une longue autonomie sans nécessiter un parc de batteries démesuré, tandis que les bouteilles et réservoirs facilitent le stockage, le transport et le ravitaillement.
• Une autonomie prolongée grâce au carburant acheminé sur site signifie moins de visites de ravitaillement et des opérations plus prévisibles.
Cette technologie est moins adaptée lorsqu'un générateur doit démarrer instantanément à froid, lorsque le fonctionnement ne dure que quelques minutes ou lorsque de fortes charges transitoires doivent être gérées sans batterie. Les SOFC offrent leur meilleure valeur ajoutée là où l'énergie durable, l'autonomie, le fonctionnement silencieux et la réduction des interventions priment sur un démarrage à froid instantané.
Quand la science des SOFC devient opérationnelle : INERGIO Mini
INERGIO Mini réunit ces éléments dans un système d'alimentation compact de 150 à 200 W pour les applications hors réseau et de secours à faible puissance. Le propane commercial est préparé et reformé avant d'atteindre la pile SOFC planaire, tandis que le conditionnement de puissance, le contrôle automatisé, le traitement des gaz d'échappement, la gestion des batteries et la surveillance à distance coordonnent l'ensemble du processus.
Conçu pour fournir une énergie fiable et durable aux batteries alimentant des équipements isolés, l'INERGIO Mini peut soutenir un système solaire-batterie lors de périodes prolongées de faible ensoleillement ou servir de source d'énergie principale là où l'énergie solaire est indisponible ou peu pratique. Son architecture de traitement du combustible allie la flexibilité de la technologie SOFC aux avantages pratiques du propane commercial : des circuits d'approvisionnement établis, une densité énergétique élevée et une longue autonomie.
Un fonctionnement silencieux, un entretien minimal et une visibilité à distance permettent de réduire les interventions sur site tout en assurant l'alimentation des équipements critiques. Le résultat est concret sur le terrain : les caméras restent opérationnelles, les systèmes de circulation continuent de fonctionner, les données environnementales sont transmises en continu et les actifs industriels distants restent connectés.
Un ion microscopique se déplace simplement d'une position à une autre au sein d'un réseau céramique. Organisés en cellules, en empilements planaires et en un système de gestion de puissance contrôlé, ces mouvements se transforment en une énergie fiable pour les infrastructures opérant bien au-delà du réseau électrique.
